水封閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

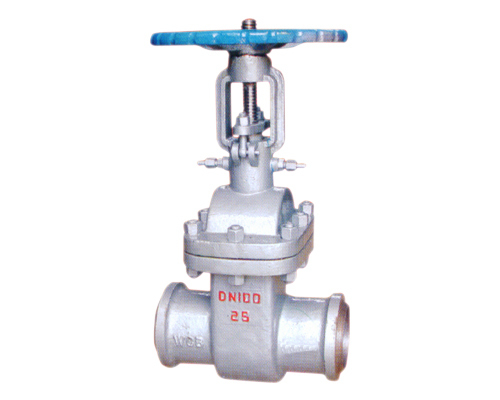

DS系列水封閘閥
產品材質： 鑄鋼等
結構特點及用途：
1 、本廠品的閥蓋填料室具有水密封結構，當接口通入壓力 0 、 6-1MPa 的水時，可使系統與 大氣隔離，保證系統具有良好的氣密性。
2 、 DS/Z 型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3 、產品結構簡單、緊湊合理、檢修方便，使用壽命長
4 、在管路上坐啟閉裝置用，必須處于全開或半開狀態，不得用于調節流量。
5 、閥門連接形式分法蘭、焊接兩種，驅動方式為手動、電動兩種。
6 、 DS 系列水封閥門適用于公稱壓力 ≦10.0MPa ，工作溫度 ≦ 425℃ ，工作介質為水、蒸汽、 油田和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。
水封閘閥-主要性能規范 Chief property and specification
| 試驗壓力 Test pressure |
公稱壓力PN/MPa | |||||
| 1.0 | 1.6 | 2.5 | 4.O | 6.4 | 1O.0 | |
| 殼體強度試驗 Shell Strength test |
1.5 | 2.4 | 3.8 | 6.O | 9.6 | 15.0 |
| 密封試驗 Seal test |
1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.O |
| 上密封試驗 Back seal test |
1.1 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 |
| 氣密封試驗 Leak- proofness test |
0.5～O.7 | |||||
| 產品類別 Product classification |
適用溫度/℃ Working temperature |
適用介質 Suitable medium |
| 碳鋼型(C) Carbon steel |
≤425 | 水、蒸汽、油品、非腐蝕性氣體 Water，Stem，oilgoods non-corrosive gas |
| 合金鋼(I) Alloy steel |
≤540 |
·水封閘閥-主要尺寸/mm Main dimensionsDS/Z64H-16、25 DS/Z64Y-16I、25I
注：PN1.6(16)閥門允許作為PN1.0(10)壓力選用DS/Z64H-40、64、100 DS/Z64Y-40I、64I、100I
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
