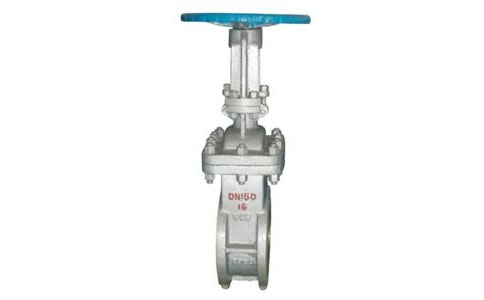

兩相流對夾式排渣閘閥是我公司新開發研制的新產品，該產品適用于火力發電廠水除灰，干除灰系統或礦山工業及其它行業的兩相流管道上作為啟閉裝置。
主要性能規范：
|
型號 |
公壓力(MPa) |
強度試驗壓力(MPa) |
工作溫度(℃) |
適用介質 |
|
LXLZ971/71-10C |
1.0 |
1.5 |
≤400 |
渣水混合物渣水比≤1：6量大粒度≤50mm |
|
LXLZ971/71-16C |
1.6 |
2.4 |
||
|
LXLZ971/71-25C |
2.5 |
3.8 |
||
|
LXLZ971/71-40C |
4.0 |
6.0 |
主要零件材料：
|
零件名稱 |
材料 |
|||
|
10C |
16C |
25 |
40 |
|
|
閥體 |
WCB |
|||
|
閥蓋 |
WCB |
|||
|
閘板 |
WCB+85CrMn(堆焊) |
|||
|
閥桿 |
2Cr13不銹鋼 |
|||
|
閥桿螺母 |
鑄鋼青銅 |
|||
主要外形尺寸和連接尺寸：
|
公稱壓力(PN/MPa) |
公稱通徑(DN/mm) |
L |
D |
K |
d |
n-d |
n-M |
D |
H |
|
|
手動 |
電動 |
|||||||||
|
16C |
50 |
100 |
165 |
125 |
99 |
2-φ18 |
2-φ16 |
280 |
320 |
470 |
|
65 |
100 |
185 |
145 |
118 |
2-φ18 |
2-φ16 |
280 |
390 |
560 |
|
|
80 |
110 |
200 |
160 |
132 |
4-φ18 |
4-φ16 |
280 |
478 |
660 |
|
|
100 |
120 |
220 |
180 |
156 |
4-φ18 |
4-φ16 |
320 |
549 |
730 |
|
|
125 |
130 |
250 |
210 |
184 |
4-φ20 |
4-φ16 |
320 |
798 |
925 |
|
|
150 |
140 |
280 |
240 |
211 |
4-φ22 |
4-φ20 |
320 |
849 |
1200 |
|
|
200 |
150 |
340 |
295 |
266 |
6-φ26 |
6-φ24 |
36O |
890 |
1280 |
|
|
250 |
150 |
405 |
355 |
319 |
6-φ26 |
6-φ24 |
360 |
950 |
1390 |
|
|
300 |
160 |
460 |
410 |
37O |
6-φ26 |
B-φ24 |
400 |
1000 |
1500 |
|
|
350 |
180 |
520 |
470 |
429 |
8-φ26 |
8-φ24 |
400 |
1110 |
1450 |
|
|
400 |
210 |
580 |
525 |
480 |
8-φ30 |
8-φ27 |
450 |
1190 |
1650 |
|
|
450 |
230 |
640 |
585 |
548 |
10-φ30 |
1O-φ27 |
560 |
1260 |
1800 |
|
|
500 |
240 |
715 |
650 |
609 |
1O-φ33 |
10-φ30 |
560 |
1330 |
1900 |
|
|
2.5 |
50 |
100 |
165 |
125 |
99 |
2-φ18 |
2-φ16 |
280 |
320 |
|
|
65 |
100 |
185 |
145 |
118 |
2-φ18 |
2-φ16 |
280 |
390 |
||
|
80 |
11O |
200 |
160 |
132 |
4-φ18 |
4-φ16 |
280 |
478 |
||
|
100 |
120 |
235 |
190 |
156 |
4-φ18 |
4-φ16 |
320 |
549 |
||
|
125 |
130 |
270 |
220 |
184 |
4-φ20 |
4-φ16 |
320 |
798 |
||
|
150 |
140 |
300 |
250 |
211 |
4-φ22 |
4-φ20 |
320 |
840 |
||
|
200 |
150 |
360 |
310 |
274 |
6-φ26 |
6-φ24 |
360 |
890 |
||
|
250 |
150 |
425 |
370 |
330 |
6-φ26 |
6-φ24 |
360 |
950 |
||
|
300 |
160 |
485 |
430 |
389 |
8-φ30 |
8-φ27 |
400 |
1000 |
||
|
350 |
180 |
555 |
490 |
448 |
B-φ33 |
B-φ30 |
400 |
1190 |
||
|
400 |
210 |
620 |
550 |
503 |
8-φ36 |
8-φ33 |
450 |
1250 |
||
|
450 |
230 |
670 |
600 |
548 |
10-φ36 |
10-φ33 |
560 |
1330 |
||
|
500 |
240 |
730 |
660 |
609 |
10-φ36 |
10-φ33 |
560 |
1430 |
||
|
4.0 |
50 |
100 |
165 |
125 |
99 |
2-φ16 |
2-φ16 |
280 |
320 |
|
|
65 |
100 |
185 |
145 |
118 |
2-φ16 |
2-φ16 |
280 |
390 |
||
|
80 |
110 |
200 |
180 |
132 |
4-φ16 |
4-φ16 |
280 |
478 |
||
|
100 |
120 |
235 |
190 |
156 |
4-φ20 |
4-φ20 |
320 |
549 |
||
|
125 |
140 |
270 |
220 |
184 |
4-φ24 |
4-φ24 |
320 |
798 |
||
|
150 |
140 |
300 |
250 |
211 |
4-φ24 |
4-φ24 |
360 |
849 |
||
|
200 |
140 |
375 |
320 |
284 |
6-φ30 |
6-φ27 |
360 |
950 |
||
|
250 |
160 |
450 |
385 |
345 |
6-φ33 |
6-φ30 |
400 |
1000 |
||
|
300 |
180 |
515 |
450 |
409 |
8-φ33 |
8-φ30 |
400 |
1000 |
||
|
350 |
200 |
580 |
510 |
465 |
8-φ36 |
8-φ33 |
560 |
1190 |
||
|
400 |
240 |
660 |
585 |
535 |
8-φ36 |
8-φ33 |
560 |
1260 |
||
|
450 |
260 |
685 |
670 |
560 |
10-φ36 |
10-φ36 |
720 |
1310 |
||
|
500 |
280 |
755 |
670 |
615 |
10-φ39 |
10-φ39 |
720 |
1330 |
||
